一、引言

电动窗帘作为一种现代化的家居自动化设备，其驱动系统的性能直接影响其整体运行效果与可靠性。WSD6042DN33双通道N沟道MOSFET以其卓越的电气与热性能，能够满足电动窗帘驱动系统对功率开关器件的需求，在提升系统效率与稳定性方面发挥重要作用。

二、电动窗帘的驱动系统需求

电动窗帘的运行通常依赖于电机驱动，电机的启动、停止、正反转以及调速功能需要通过电子电路进行控制。在这个过程中，功率开关器件是核心部件之一，负责将电源的能量高效传递到电机。理想的功率开关器件应具备低导通电阻、快速开关能力、高耐压以及良好的热性能等特点，以确保电动窗帘的顺畅运行和较长的使用寿命。

三、WSD6042DN33 MOSFET的关键特性与电动窗帘系统的适配性

（一）低导通电阻（RDS(ON)）

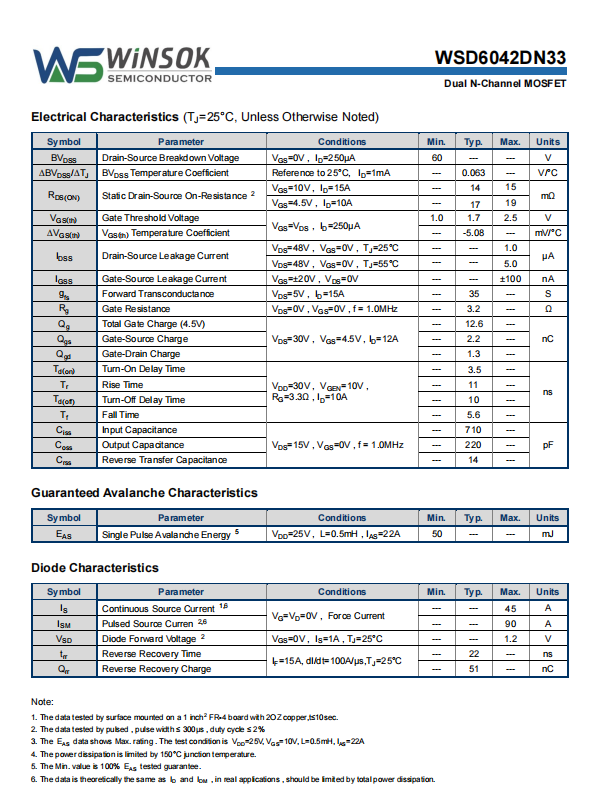

WSD6042DN33在不同工作条件下均展现出极低的导通电阻。例如，当VGS = 10V且ID = 15A时，其RDS(ON)典型值为14mΩ，即使在VGS = 4.5V且ID = 10A的条件下，RDS(ON)也能保持在较低水平。这一特性使得在驱动电机时，由于开关器件的导通损耗显著降低，从而提高了整个电动窗帘系统的能效。对于电动窗帘而言，这意味着在电机运行过程中，更少的电能转化为热能散失，更多地用于驱动窗帘的机械运动，不仅节省了能源，还减少了因热量积累可能导致的器件损坏风险。尤其在长时间运行或频繁操作窗帘时，这种低导通电阻的优势更加明显，有助于延长系统的寿命和保持稳定的运行状态。

（二）快速开关性能

该MOSFET具备快速的开关时间，其开启延迟时间（Td(on)）仅为3.5ns，上升时间（Tr）为11ns，关闭延迟时间（Td(off)）为10ns，下降时间（Tf）为5.6ns。快速的开关能力对于电动窗帘控制电路至关重要。在电机调速与正反转切换过程中，快速且精确的开关切换能够减少电机运行中的电流波动，使电机的转速变化更加平稳，避免因开关延迟导致的电机抖动或噪声。同时，快速开关还能减少开关过程中的能量损耗，进一步提高系统的效率。例如，在电动窗帘的自动控制系统中，当需要快速切换窗帘的运动方向时，WSD6042DN33能够迅速响应控制信号，确保电机及时改变旋转方向，使窗帘的运动更加流畅自然。

（三）高耐压与大电流能力

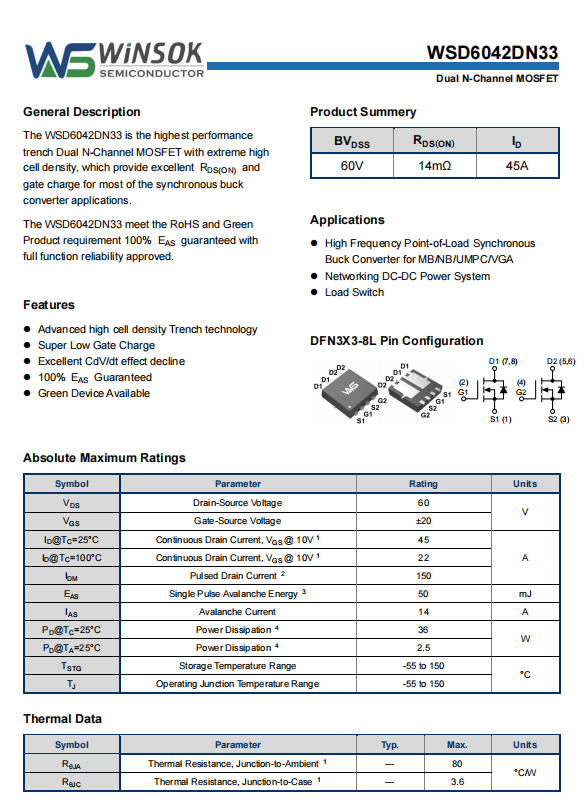

WSD6042DN33的漏源极耐压（BVDSS）为60V，能够承受较高的电压，适用于不同电压等级的电动窗帘驱动电路。其持续漏极电流（ID）在25°C条件下可达45A，即使在100°C的高温环境下，也能保持22A的持续漏极电流。电动窗帘的电机在启动瞬间以及在较大负载情况下，电流可能瞬间增大，而该MOSFET的大电流能力能够确保在这些极端工况下依然能够可靠工作，不会因电流过载而损坏，保证了电动窗帘系统的稳定运行。例如，在窗帘开启至全开或关闭至全闭的瞬间，电机需要提供较大的扭矩来克服初始阻力，此时WSD6042DN33的大电流承受能力使其能够满足电机的瞬间高功率需求，保障电动窗帘的正常启动和运行。

（四）良好的热性能

其热阻（RθJA）典型值为80°C/W，较低的热阻意味着在工作过程中产生的热量能够更高效地散出。在电动窗帘的实际使用中，电机驱动电路通常会放置在相对封闭的空间内，良好的热性能可防止因热量积累导致器件过热而引发故障。即使在连续工作或频繁操作窗帘时，MOSFET产生的热量也能够及时散出，确保其工作温度始终处于安全范围内，延长器件的使用寿命，从而保障电动窗帘系统的长期稳定运行。

（五）抗雪崩能力

WSD6042DN33具有单脉冲雪崩能量（EAS）50mJ的保证，这一特性使其能够在面对电路中可能出现的瞬态电压尖峰时，具备更强的承受能力。在电动窗帘系统中，电机的每次启动和停止都可能会在电路中产生感生电压尖峰，这些尖峰如果超出器件的承受范围，可能会导致器件损坏。WSD6042DN33的抗雪崩能力可有效防止这种情况的发生，增强系统的可靠性与鲁棒性。

四、WSD6042DN33在电动窗帘应用中的实现方式

在电动窗帘的电机驱动电路设计中，WSD6042DN33可以作为H桥驱动电路的主要功率开关元件。H桥驱动电路能够根据控制信号，使电机正转、反转、制动以及自由停车，从而实现电动窗帘的开启、关闭、停止以及中途任意位置的控制。WSD6042DN33的两个通道可以分别用于电机正反转的两对开关管，其低导通电阻和快速开关特性能够确保H桥电路的高效工作。同时，利用其抗雪崩能力和良好的热性能，在电路中适当配置保护电路和散热装置，进一步提高系统的可靠性和稳定性。

五、总结

WSD6042DN33双通道N沟道MOSFET凭借其低导通电阻、快速开关性能、高耐压与大电流能力、良好热性能以及抗雪崩能力等关键特性，能够很好地满足电动窗帘驱动系统的要求。将其应用于电动窗帘中，可以提高系统的能效、运行稳定性与可靠性，为电动窗帘的顺畅运行提供有力保障，同时也延长了系统的使用寿命，使其更适合现代家居自动化的应用场景。
